Регулировка клапанов Сузуки Гранд Витара 2.4 в Киеве на СТО Спартак.

   Двигатель Suzuki Grand Vitara J24B  2.4 регулировка тепловых зазоров клапанов на Сузуки Гранд Витара 2.4,  JB 424 мотор.

     Регулировка тепловых зазоров клапанов в автомобилях Сузуки Гранд Витара необходимая процедура для исправной работы двигателя. Регулировка клапанов в двигателе сузуки необходимо производить каждые  45 000 км. или проверку как минимум, если автомобиль не использует сжиженый газ для своей работы.Если не делать регулировку клапанов то со временем может понадоиться ремонт самого двигателя.



   Регулировка клапанов Сузуки Гранд Витара 2.4 начинается с остывания или охлаждения двигателя, предварительная разборка, такая как снятие декоративной крышки, катушек зажигания, форсунок ГБО если такие есть и клапанной крышки.Замер самих зазоров происходит между толкателем и распредвалом. Замер зазоров клапанов Сузуки Гранд Витара 2.4 нужно делать набором высокоточных щупов с возможностью выставления толщины через 0,01 мм, при использовании щупов 0,05 мм нельзя добиться необходимой точности.



Зазоры СГВ 2,4 должны быть такие :

 Впуск от 0,16- 0,24 мм

 Выпуск от 0,31-0,39 мм



     Если зазоры в двигателе Вашего автомобиля СГВ 2.4 выходят за норму, то результаты проверки зазоров следует записать на бумагу и в дальнейшем использовать для подбора толкателей.



      Итак после получения информации о несоответствующих тепловых зазорах в клапанах СГВ 2.4 необходимо ослабить цепь грм и снять при помощи спец приспособления или снять переднюю крышку, ремень, ролики шкив коленвала и натяжитель цепи грм . Далее  снять звезды (шестерни, фазовращатель) привода распредвалов и сами распредвалы.



        Внутри под распредвалами находятся толкатели , стаканчики зазоры в которых отличаются и замерять их толщину. После этого арифметически высчитать толщину необходимого стаканчика.



      Зная необходимую толщину стаканчика, берём его из обменного фонда и устанавливаем в соответствующее место на клапан в колодец головки блока цилиндров.



   И так делаем со всеми клапанами, после этого устанавливаем распредвалы, и затягиваем крышки распредвалов моментом  11Нм , если работать без динамометрического ключа есть вероятность повредить резьбы в головке блока цилиндров Сузуки а это чревато осложнениями, далее проверяем все зазоры по новой,  и так до тех пор, пока тепловые зазоры Suzuki Grand Vitara 2.4 не будут соответствовать заводским.



 Регулировка клапанов Сузуки Гранд Витара 2.4





































        После получения положительных результатов о зазорах в клапанах собираем цепь ГРМ, выставляем метки ГРМ Сузуки. Проворачивается коленвал 2 раза и проверяется положения распредвалов.Можно на всякий случай проверить еще раз зазоры во всех клапанах. Далее собирается в обратной последовательности.



   Техническая информация :

09917-16510 Фиксатор натяжения цепи

Прокладка клапанной крышки Suzuki Grand Vitara 11189-78K00

Стаканчики для регулировки клапанов бывают от 2.62 до 3.38, К примеру

Толкатель клапана J24B: 12891-78K00-260 до 12891-78K00-338

12891-78k00-300 (3.00mm, 350 грн.)

Тепловые зазоры на холодном 15-30 град .двигателе должны быть такие:

Выпуск от 0,31-0,39

Впуск от 0,16- 0,24

 Информация из мануала:

Моменты затяжки двигатель 2.4

Момент затяжки клапанной крышки 3,5 и 8 Нм.

Подшипник распредвала Suzuki 11Нм

Приводная шестерня распредвала 60 Нм

Крышка привода грм 27 Нм

Центральный винт коленвала 150 Нм

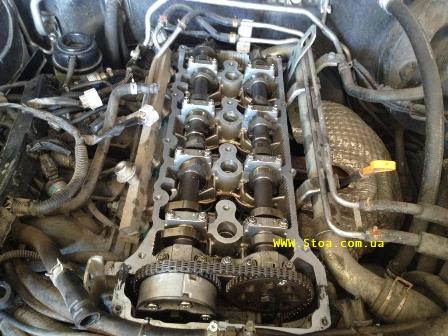

 Регулировка клапанов Сузуки Гранд Витара 2.4 крышка снята

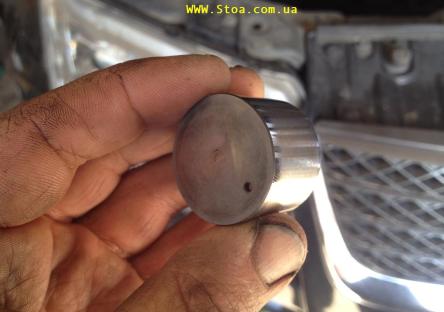

Сузуки гранд витара 2.4 регулировка клапанов стаканы

Стоимость работы регулировки от 3000 грн. + запчасти

Запись на регулировку клапанов по т. 0683522257.



Дополнительно

Регулировка клапанов Сузуки Гранд Витара 2.0

Судя по каталогам то на 06-08 модельный год на JB627W стоят обычные толкатели и регулировочные шайбы и нужно делать регулировку клапанов на Гранд Витара 2.7.

А вот до 06 года на XL-7 ставились гидрокомпенсаторы в Н27А, код модели JA627W соответственно на газу всё в порядке.

 Толатели клапанов для СГВ 2.4 есть в наличии разных размеров.

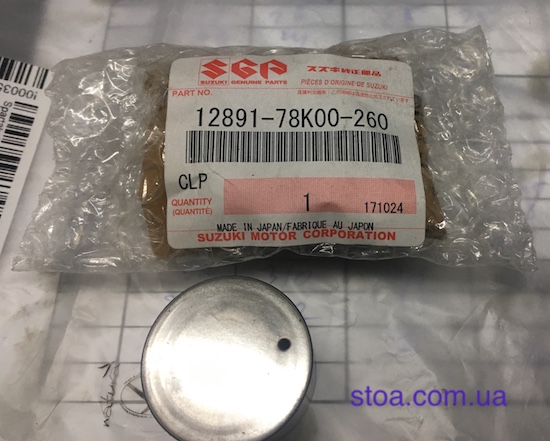

12891-78K00-260

12891-78K00260 толкатель клапана СУЗУКИ

12891-78K00262

12891-78K00262 толкатель клапана СУЗУКИ Гранд Витара
